Ftohje

ZHB68-120P15; 551 170810

PTC START A1LN1 AE18BQ8 2288507 A1LA2 V230ITW; 2263012227, 2263012102, 2260209040; BOSCH 00607192

T0748/G9

K120A01MN

QLZ-4.80A; C707511400

Modeli: K54-P1102
Marka: Ranco
Perdorimi: Per banak ngrires(VS5)
Intervali i temperatures se funksionimit:
Cold On: -25°C (Kompresori fillon punen kur temperatura rritet mbi -25°C)
Cold Off: -32°C (Kompresori ndalon punen kur temperatura arrin -32°C)
Warm On: -12°C (Defrosti aktivizohet kur temperatura bie nen -12°C)
Parametrat Elektrike:
Tensioni: 250V AC
Rryma: 6A
Gjatesia e Kapilarit: 200cm
Numri i Kontakteve: 3
INDESIT (C00494864, C00252672); VARIFIX (VS5); WHIRLPOOL (481981729177)

Dorezë frigo e argjendtë. Fiksimi: min 113mm, maksimumi 166mm

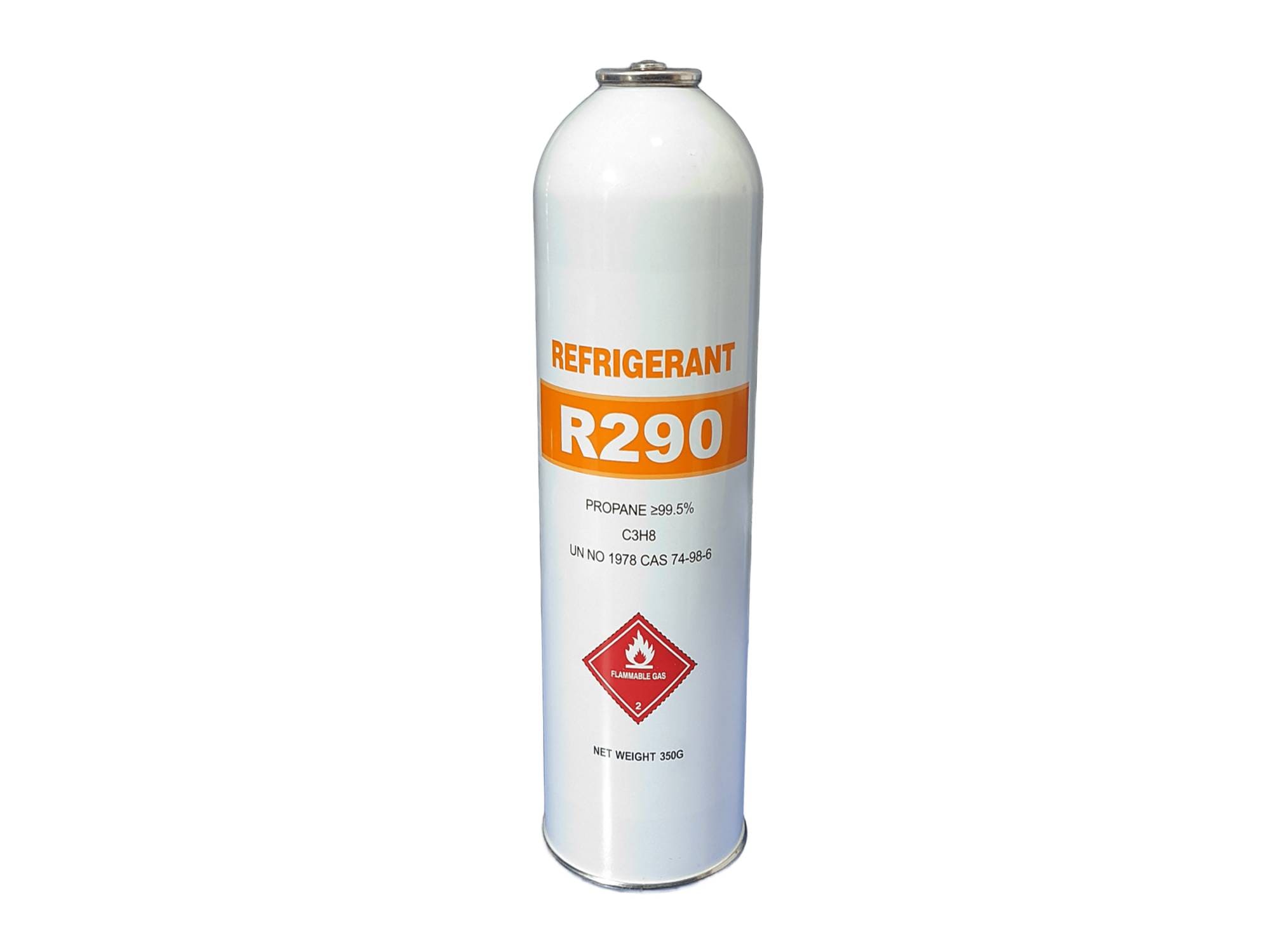

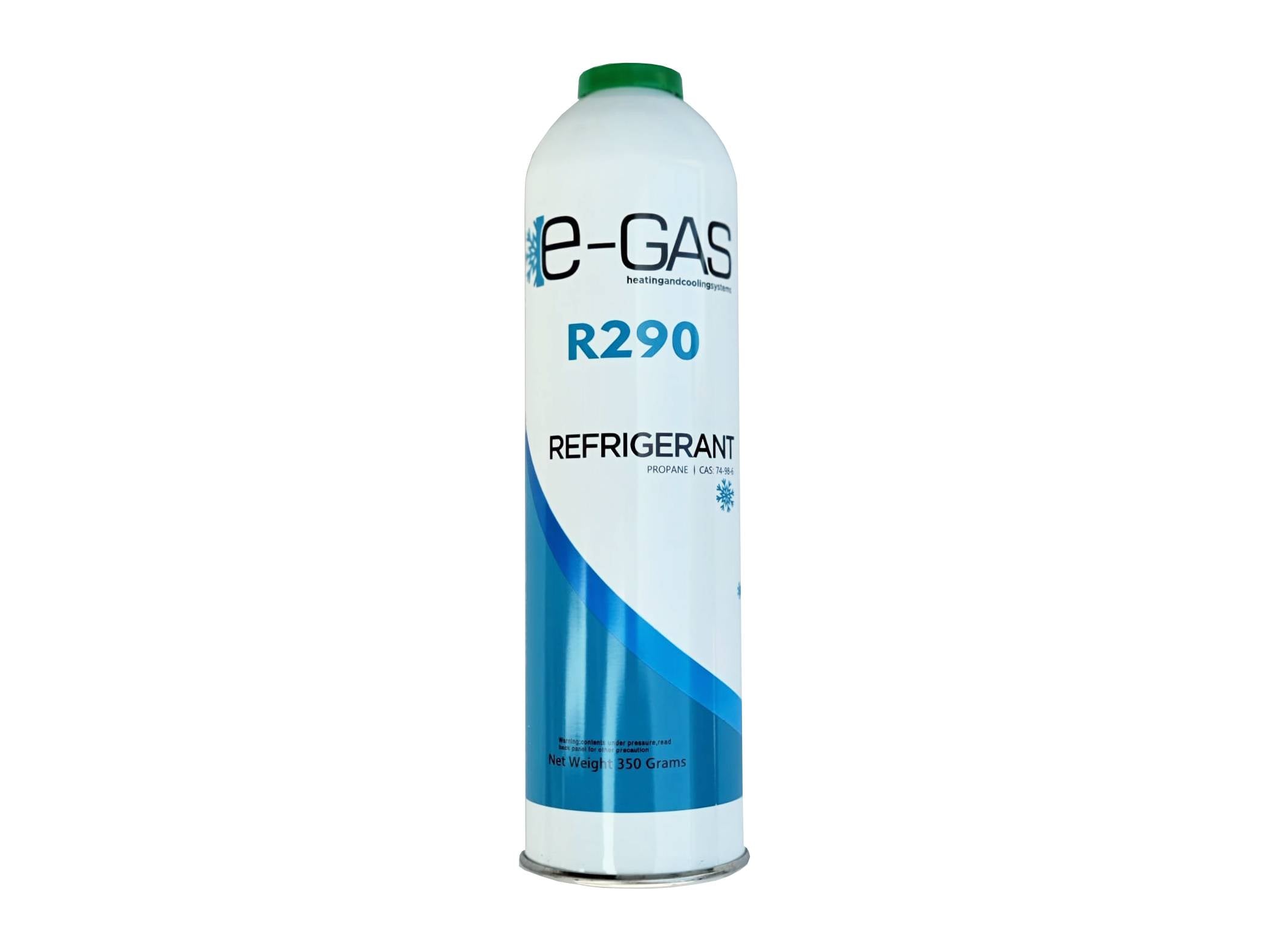

R290 është propan i pastër (C3H8) dhe përdoret si gaz ftohës natyror në sisteme të ndryshme të ftohjes dhe klimatizimit. Ai është bërë një alternativë shumë e preferuar për shkak të efikasitetit të lartë dhe ndikimit minimal në mjedis.
Formula kimike: C3H8 (propan).
Tipi: Gaz ftohës natyror, hidrokarbon (HC).
Karakteristikat termodinamike
Pika e vlimit: -42.1°C
Pika e shkrirjes: -187.7°C
Pesha molekulare: 44.1 g/mol
Presioni i funksionimit: I ngjashëm me R22 dhe më i ulët se R410A, duke e bërë më efikas në disa aplikime.
Siguria dhe ndikimi në mjedis
Klasifikimi i sigurisë: A3 (i ndezshëm, por jo toksik) – kërkon masa sigurie për përdorim.
Potenciali i dëmtimit të ozonit (ODP): 0 (nuk dëmton shtresën e ozonit).
Potenciali i ngrohjes globale (GWP): 3 (shumë i ulët krahasuar me R134a ose R410A).
Përdorimet kryesore
Frigoriferë dhe ngrirës industrialë dhe shtëpiakë.
Klimatizim dhe sisteme ftohjeje komerciale.
Zëvendësim për R22, R134a dhe R404A në disa aplikacione.
Përparësi
Efikasitet i lartë energjetik.
Presion më i ulët krahasuar me R410A, duke reduktuar stresin në sistem
Alternativë e qëndrueshme për gazrat ftohës sintetikë

33cm 220v 140w

Furnizimi me energji elektrike: trefazor me katër tela 380VAC±10%/50Hz
Gama e matjes së temperaturës: -45℃-100℃
Saktësia e temperaturës:±1℃
Gama e kontrollit të temperaturës: -40℃-85℃
Rezolucioni i temperaturës: 0.1℃
Gama e matjes së rrymës: 0-80A
Saktësia e matjes së rrymës: ±2A(0-30A), ±3% (brenda diapazonit nominal të induktorit të ndërsjellë)
Rezolucioni aktual i ekranit: 0.1A
Rryma maksimale e vazhdueshme e daljes së ciklit të kompresorit: 10A(5HP),21A(10HP)
Rryma maksimale e vazhdueshme e daljes së qarkut të shkrirjes: 10A(5HP),21A(10HP)
Rryma maksimale e vazhdueshme e daljes së qarkut të ventilatorit: 5A
Rryma maksimale e vazhdueshme e daljes së lakut të dritës së ruajtjes së ftohtë: 5A/220VAC (ngarkesë induktive)
Temperatura e ambientit: 0℃-40℃
Sensori:NTC(termistor)(10kΩ/25℃,vlera B 343K)
Ndërfaqja e komunikimit: RS485

JDP-10P e zezë: ekran i dyfishtë, temperaturë (-50℃~+75℃), lagështi (10%~99% RH), sensor me kabull 1.5 m, përmasa 48x28.4x15.8 mm, 2 bateri.

BOSCH: 00261761; Rele Sensor cakullzimi

Model: EMT6170Z
Cooling Capacity: 809 W
Type: Hermetic Reciprocating Compressor
Technology: ON/OFF (Basic switching technology)
Compressor Application: High Back Pressure (HBP)
Expansion Device: Can use either a capillary tube or an expansion valve (commonly used for refrigerants).
Compressor Cooling: Fan-cooled (likely means the motor is cooled by air circulation rather than a direct refrigerant connection).
Starting Torque: HST (High Starting Torque, necessary for larger compressors).
Manufacturing Plant: Brazil
Electrical Data:
Start Winding Resistance: 18.8 Ω at 25°C
Run Winding Resistance: 10.9 Ω at 25°C
Locked Rotor Amperage (LRA) at 50 Hz: 10.4 A (This indicates the current drawn when the rotor is locked, i.e., during startup).
Rated Load Amperage (LMBP) at 50 Hz: 2.6 A (This is the amperage drawn during normal load operation at 50 Hz).
Rated Load Amperage (HBP) at 50 Hz: 2.8 A (The amperage during normal operation in high back pressure conditions).
Mechanical Data:
Displacement: 7.69 cm³ (This is the volume of refrigerant the compressor moves per cycle. Higher displacement typically indicates more cooling capacity).
Oil Charge: 180 ml
Oil Type: ESTER (Ester oil is commonly used with modern refrigerants, particularly in HVAC/R systems).
Oil Viscosity: ISO22 (indicating the oil's thickness or flow characteristics at a specific temperature).
Weight: 7.7 kg (the weight of the compressor unit).
Electrical Components:
Start Capacitor: 53-64 μF / 330 V (For providing the initial boost of power to start the motor).
Starting Device Type: Relay (a switching device that controls the compressor's start and stop cycles).
Starting Device Description: MTRP-38* QL2-4.8 ***
Overload Protection: DRB190N61AXF (Overload protection helps prevent damage to the motor if conditions become unsafe, such as too much current or overheating).
External Characteristics:
Base Plate: Small EUEM (This likely refers to the size and style of the mounting base).
Connector (Suction, Discharge, Process):
Suction Connector:
Diameter: 6.1 mm
Shape: Slanted 42° Up + 45° to Back
Material: Copper
Discharge Connector:
Diameter: 4.94 mm
Shape: Slanted Parallel BP + 24° to Back
Material: Copper
Process Connector:
Diameter: 6.1 mm
Shape: Slanted 45° Up + 45° to Back
Material: Copper

Termostat, modeli WPF24
Marka: Saginomiya
Perdorimi: Per frigorifere me 1 dhome(VC1)
Intervali i temperatures se funksionimit:
Cold On[°C]: -21°C-> Kompresori fillon punen kur temperatura rritet mbi -21°C
Cold Off[°C]: -28°C-> Kompresori ndalon punen kur temperatura arrin -28°C
Warm On[°C]: +8.5°C-> Defrosti aktivizohet kur temperatura bie nen +8.5°C
Parametrat Elektrike:
Tensioni[V]: 220V AC
Rryma[A]: 5A
Gjatesia e Kapilarit[cm]: 80cm
Numri i Kontakteve: 2

Sonda TCJ (Type J Thermocouple) është një lloj termoelementi që përdoret për matjen e temperaturës. Ja disa detaje kyçe për të:

1. *Përbërja*:
   - *Materialet*: Termoelementi J përbëhet nga dy metale të ndryshme: hekuri (Iron, Fe) dhe konstantani (Constantan, një aliazh prej 55% bakër dhe 45% nikel).
   - *Ndryshimi i EMF*: Kur nyja e bashkuar e këtyre dy metaleve ekspozohet ndaj një temperature të ndryshme nga ajo e nyjes së referencës, krijohet një EMF (forcë elektromotore) që është proporcional me temperaturën.

2. *Diapazoni i temperaturës*:
   - Termoelementi J zakonisht funksionon në një diapazon temperature nga -210°C deri në 760°C. Ai është i përshtatshëm për matje në temperatura të ulëta deri në të mesme.

3. *Karakteristika*:
   - *Kostoja*: Termoelementët e tipit J janë zakonisht më të lirë në krahasim me disa lloje të tjera të termoelementëve.
   - *Saktësia*: Ofron një saktësi të mirë, por mund të ketë një jetëgjatësi më të shkurtër në temperaturat më të larta për shkak të oksidimit të hekurit.
   - *Ndjeshmëria*: Ka një ndjeshmëri të lartë (aproks. 50 µV/°C) që e bën të përshtatshëm për matje precize të temperaturës.

4. *Përdorimet*:
   - *Industria e përpunimit*: Përdoret në procese industriale të përpunimit dhe prodhimit, si p.sh. në ngrohje, furrat dhe kaldajat.
   - *Laboratorë*: Në eksperimentet ku kërkohet matje e saktë e temperaturës.
   - *Automatizim dhe kontroll*: Në sisteme të automatizuara të kontrollit të procesit ku është e nevojshme monitorimi i temperaturës.

Termoelementi J është i njohur për saktësinë dhe qëndrueshmërinë e tij në diapazonin e temperaturave për të cilin është projektuar, duke e bërë atë një zgjedhje të mirë për shumë aplikacione industriale

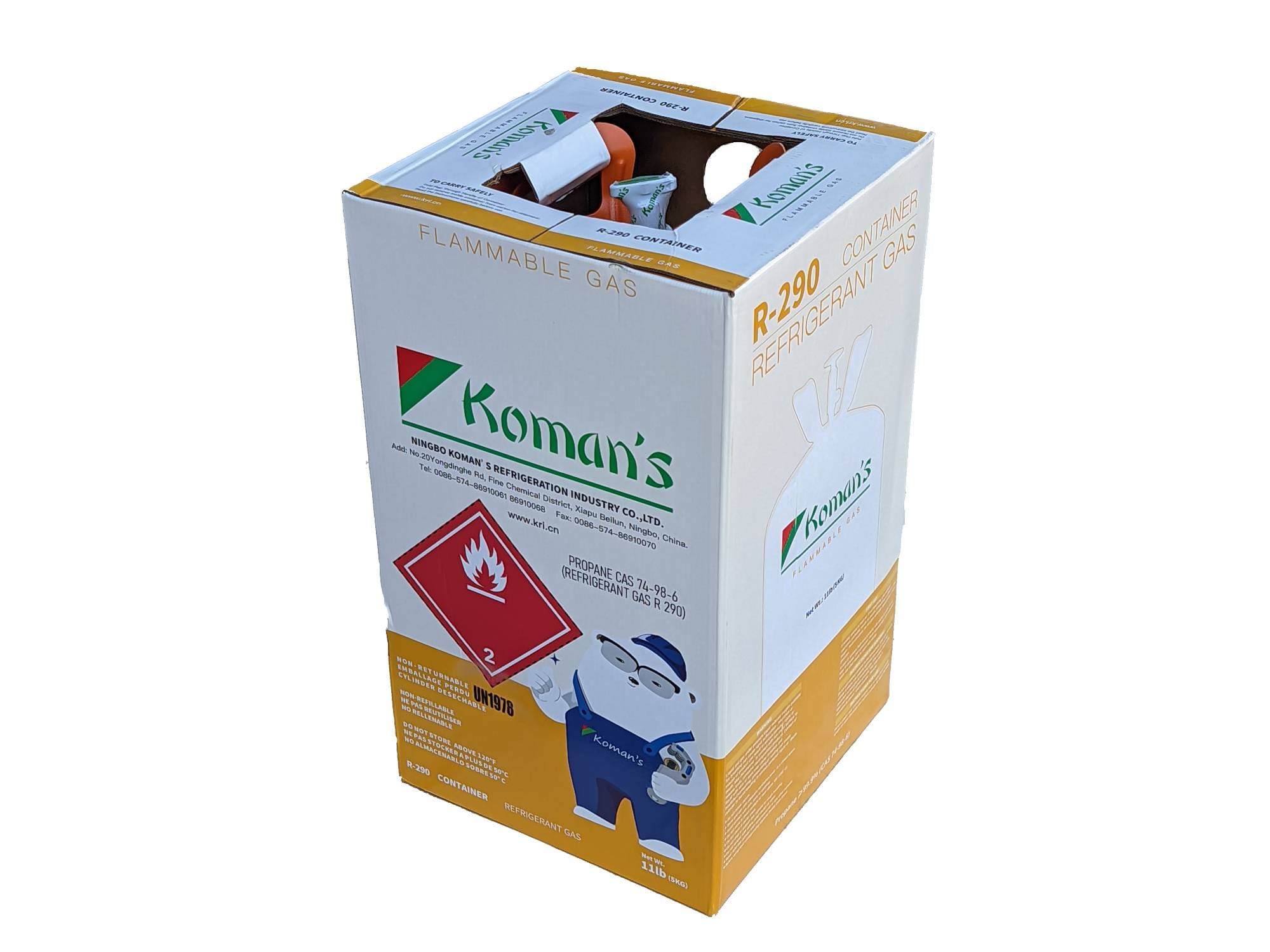

Gaz ftohës R290 (Propan) është një hidrokarbur natyror që përdoret gjerësisht në sistemet e ftohjes dhe kondicionimit të ajrit. Ai është shumë efikas dhe ka ndikim minimal në mjedis, falë potencialit të tij të ulët për ngrohjen globale (GWP = 3) dhe faktit që nuk dëmton shtresën e ozonit (ODP = 0).
R290 përdoret në frigoriferë dhe ngrirës shtëpiakë dhe komercialë, vitrina ekspozimi, pajisje vending, kondicionerë të vegjël dhe sisteme split. Është i përshtatshëm për aplikime me kapacitete të ulëta dhe të mesme, veçanërisht në ambiente të ventiluara mirë.
Ky gaz është një zëvendësues shumë i mirë për gazrat tradicionalë si R22, R134a dhe R404A. Në shumë raste ofron efikasitet më të lartë dhe konsum më të ulët energjie, duke qenë një alternativë më e sigurt për mjedisin.
Përfitimet kryesore të R290 përfshijnë: efikasitet të lartë energjetik, ndikim minimal në mjedis, përputhje me standardet ndërkombëtare të gjelbërta, dhe përbërje natyrale pa ndotës sintetikë.
Megjithatë, R290 është një gaz shumë i ndezshëm (klasa e sigurisë A3), prandaj kërkon pajisje të posaçme të certifikuara për përdorim me gazra të ndezshëm, sistem të mbyllur mirë dhe instalim nga teknikë të kualifikuar. Vëllimi i ngarkesës duhet të jetë i kufizuar sipas përdorimit për të garantuar sigurinë.
R290 është një zgjedhje gjithnjë e më e përdorur për shkak të kufizimeve mbi gazrat HFC dhe rregulloreve si F-Gas dhe Marrëveshja e Kigali-t.

Model: PD160Y.N
Tipi: Kompresor me piston (Reciprocating)
Performanca (ASHRAE -23.3°C)
Kapacitet ftohës: 260 W, 224 KCAL/h, 887 BTU/h
Konsumi i energjisë: 158 W
Rryma e konsumuar: 0.8 A
Aplikimi: LBP (Low Back Pressure)
Ftohësi (Refrigerant): R600a
Tensioni / Frekuenca: 220-240V / 50 Hz
Zhvendosje (Displacement): 15.30 cc
Sasia e vajit: 260 cm³
Diapazoni i temperaturës së avulluesit: -35°C deri -15°C
Temperatura maksimale ambientale: 43°C
Lloj i pajisjes së zgjerimit: Tub kapilar
Lloji i motorit: RSCR

Model: PD110Y.N
Refrigerant: R600a (Isobutane)
Displacement: 11.0 cc
Rated Voltage/Frequency: 220-240V/50 Hz
Application: Low Back Pressure (LBP)
Evaporator Temperature Range: -35°C to -15°C
Maximum Ambient Temperature: 43°C
Expansion Device: Capillary tube
Motor Type: RSIR (Run Capacitor Start Induction Run)
Test Conditions: ASHRAE LBP -23.3°C
Cooling Capacity: Watt (≥95%): 183 W; Kcal/h: 157; BTU/h: 624
Rated Power Consumption: Watts (≤115%): 136 W
Current (≤110%): 1.05 A
Coefficient of Performance (COP): 1.35 W/W
Energy Efficiency Ratio (EER): 4.59 BTU/Wh
Protector: 1 unit
Starting Relay (PTC): 1 unit, 15Ω
Cover: 1 unit
Screw for Relay Cover: 1 unit
Cord Lock: 1 unit
Screw for Cord Lock: 1 unit
Earth Screw Assembly: 1 unit
Rubber Mat: 4 units
Sleeve: 4 units
Height: 171 mm
Suction Tube Inner Diameter: Ø 6.2±0.1 mm
Process Tube Inner Diameter: Ø 6.2±0.1 mm
Discharge Tube Inner Diameter: Ø 5.0±0.1 mm

Model: PD090Y.N
Refrigerant: R600a (Isobutane)
Displacement: 9.1 cc
Rated Voltage/Frequency: 220-240V/50 Hz
Application: Low Back Pressure (LBP)
Evaporator Temperature Range: -35°C to -15°C
Maximum Ambient Temperature: 43°C
Expansion Device: Capillary tube
Motor Type: RSIR (Run Capacitor Start Induction Run)
Test Conditions: ASHRAE LBP -23.3°C
Cooling Capacity: Watt (≥95%): 155 W; Kcal/h: 133; BTU/h: 529
Rated Power Consumption: Watts (≤115%): 119 W
Current (≤110%): 0.85 A
Coefficient of Performance (COP): 1.30 W/W
Energy Efficiency Ratio (EER): 4.44 BTU/Wh
Protector: 1 unit
Starting Relay (PTC): 1 unit, 15Ω
Cover: 1 unit
Screw for Relay Cover: 1 unit
Cord Lock: 1 unit
Screw for Cord Lock: 1 unit
Earth Screw Assembly: 1 unit
Rubber Mat: 4 units
Sleeve: 4 units
Height: 172 mm
Suction Tube Inner Diameter: Ø 6.2±0.1 mm
Process Tube Inner Diameter: Ø 6.2±0.1 mm
Discharge Tube Inner Diameter: Ø 5.0±0.1 mm

Model: PD075Y.N
Refrigerant: R600a (Isobutane)
Displacement: 7.5 cc
Rated Voltage/Frequency: 220-240V/50 Hz
Application: Low Back Pressure (LBP)
Evaporator Temperature Range: -35°C to -15°C
Maximum Ambient Temperature: 43°C
Expansion Device: Capillary tube
Motor Type: RSIR (Run Capacitor Start Induction Run)
Test Conditions: ASHRAE LBP -23.3°C
Cooling Capacity: Watt (≥95%): 130 W; Kcal/h: 112; BTU/h: 444
Rated Power Consumption: Watts (≤115%): 100 W
Current (≤110%): 0.8 A
Coefficient of Performance (COP): 1.30 W/W
Energy Efficiency Ratio (EER): 4.44 BTU/Wh
Protector: 1 unit
Starting Relay (PTC): 1 unit, 15Ω
Cover: 1 unit
Screw for Relay Cover: 1 unit
Cord Lock: 1 unit
Screw for Cord Lock: 1 unit
Earth Screw Assembly: 1 unit
Rubber Mat: 4 units
Sleeve: 4 units
Height: 167 mm
Suction Tube Inner Diameter: Ø 6.2±0.1 mm
Process Tube Inner Diameter: Ø 6.2±0.1 mm
Discharge Tube Inner Diameter: Ø 5.0±0.1 mm

Model: PD060Y.N
Refrigerant: R600a (Isobutane)
Displacement: 6.0 cc
Rated Voltage/Frequency: 220-240V/50 Hz
Application: Low Back Pressure (LBP)
Evaporator Temperature Range: -35°C to -15°C
Maximum Ambient Temperature: 43°C
Expansion Device: Capillary tube
Motor Type: RSIR (Run Capacitor Start Induction Run)
Test Conditions: ASHRAE LBP -23.3°C
Cooling Capacity: Watt (≥95%): 100 W; Kcal/h: 86; BTU/h: 341
Rated Power Consumption: Watts (≤115%): 77 W; Current (≤110%): 0.58 A
Coefficient of Performance (COP): 1.30 W/W
Starting Relay (PTC): 1 unit, 15Ω

LLOJI: RDT-3210. 230V, 50/60HZ. DALJE RELE: 20A PËR KOMPRESORIN, 10A PËR SHKRIRJE, 5A PËR FINESORËT. 3 RELE. DIAPAZONI TEMPERATURËS: -50° - 150°C. FREKUENCA 250H/250MIN

LLOJI: RDT-1110. 230V, 50/60HZ. DALJE RELE: 20A PËR KOMPRESOR. 1 RELE. DIAPAZONI TEMPERATURËS: -50° - 150°C. FREKUENCA 250H/250MIN.

Termostat, modeli A13.1000
Marka: Atea
Perdorimi: Per frigorifere me 2 dhoma(VT9)
Intervali i temperatures se funksionimit:
Cold On[°C]: -13°C-> Kompresori fillon punen kur temperatura rritet mbi -13°C
Cold Off[°C]: -26°C-> Kompresori ndalon punen kur temperatura arrin -26°C
Warm On[°C]: +4.5°C-> Defrosti aktivizohet kur temperatura bie nen +4.5°C
Parametrat Elektrike:
Tensioni[V]: 250V AC
Rryma[A]: 6A
Gjatesia e Kapilarit[cm]: 120cm
Numri i Kontakteve: 3

481981728917

103N0015

BOSCH: 00648626, 00498388

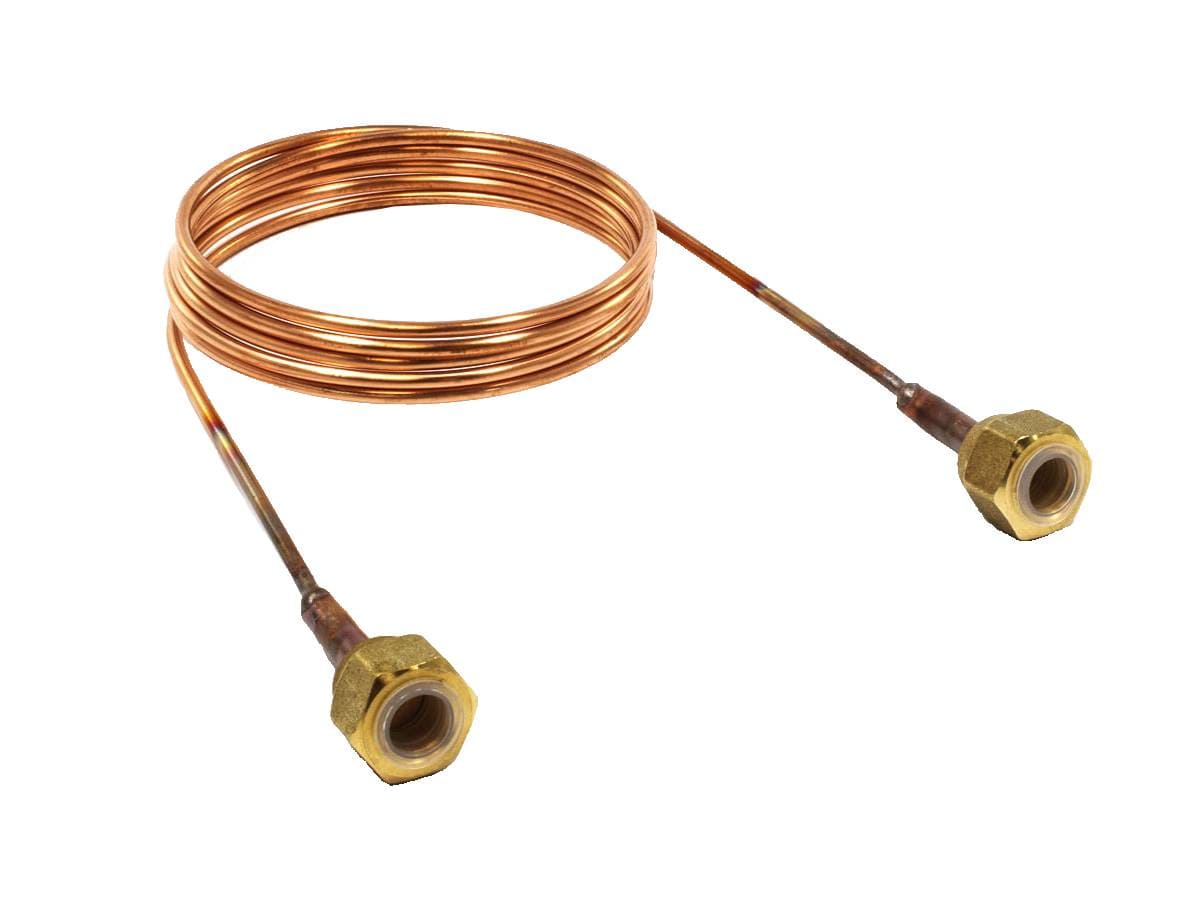

Tub kapilar me rekorde bronxi ne ekstremitete per te lidhur me presostatin e gazit

Lëshues, Lëshus
